MiniPro TL866A USB универсальный программатор.
Описание программатора MiniPro TL866A USB.

 Хорошо продуманный  профессиональный программатор.  Произведенный по SMD технологии, унифицированный пользовательский интерфейс программного обеспечения , проста в использовании, высокая скорость работы, авто обновление внутренней прошивки вместе с обновляемым софтом, авто определение SPI Flash 25 серии -  достоинства данного программатора.

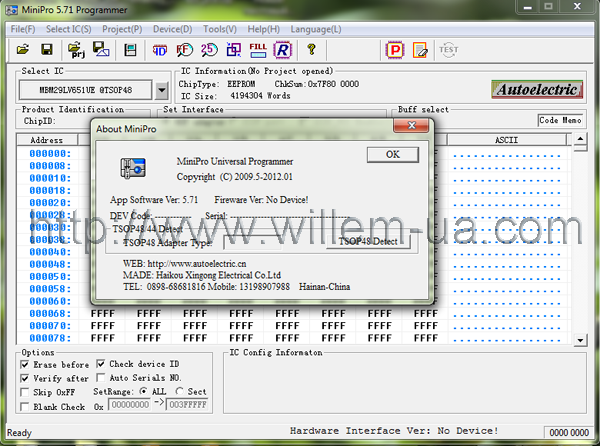

Soft MiniPro_TL866



  Когда первый раз берешь MiniPro TL866 в руки, трудно верится что у него такие возможности которые заявлены производителем.. но это действительно так! Огромные возможности в корпусе чуть больше пачки сигарет с фильтром.



  Не нужно не каких внешних блоков питания- продуманная схема и применяемые микроконтроллеры с низким энерго-потреблением, позволяют запитываться от компьютерного USB одним кабелем(обязательное условие- подключайтесь в системный блок в задние разъемы USB ).

  Внутренняя компоновка типа «сендвич», две печатные платы позволили весьма умно и прогрессивно уменьшить габаритные размеры не затрагивая качество и функциональность.  Очень полезна и удобна функция самотестирования.

  Отличительная особенность данного программатора - обновление программного обеспечения микроконтроллеров (прошивка) , проходит при выходе нового софта. Только вы запустите софт, выше чем в данный момент запрограммирован программатор, запущенный софт сразу сообщит, об необходимости обновления внутренней прошивки программатора.



  Заходим в меню Tools, и видим, что некогда серая надпись  Reflash fireware, стала активна. Нажав на нее, внутренняя прошивка программатора обновляется. Т.е, вместе с выходом нового софта, выходит и новая прошивка на программатор!





  Введена защита от  перенапряжения, перегрузки по току:  цепи питания VCC, VPP программатора,  оснащены независимой защитой  от повышенных токов и напряжений. Примененные импульсные преобразователи напряжения Vрр и Vсс , позволяют изменять напряжение  в широких диапазонах (3,3...21V) и (2,5...6,5V). Отличная фильтрация напряжений Vрр и Vсс и как следствие отсутствие пульсаций,  достигается примененными многоступенчатыми фильтрами.

  Каждый контакт, 40-контактного  разъема ZIF  программатора, имеет защиту от перенапряжения и короткого замыкания. Он может эффективно предотвратить смерть  чипа при неправильной установке в ZIF-сокет,  от короткого замыкания контактов и  другие причины.

  Поэтому, при неправильной установке чипа, коротком замыкании его ног - программатор, чип,  пк  не пострадают. Защита сработает с молниеносной скоростью 100ms.

   Кто часто работает с микросхемами типа SPI Flash, по достоинству оценят автоматическое определение микросхемы. Теперь не нужно всматриваться в лупу или микроскоп определяя маркировку микросхемы! Не нужно гуглить по поводу расшифровки нестандартной маркировки. Все очень просто!

   Вставляем микросхему в программатор, нажимаем кнопку с изображением лупы и 25, в появившемся окне уточняем сколько ног в ис ( 8 или 16 ) и жмем Detect. Программатор тут же прочитает название микросхемы с нее же самой, и предложит ее выбрать - кнопка Select.

Select_spi25





  Адаптеры...выбор адаптеров... посмотрите на скриншот. Выбор нужного адаптера настолько удобен! При любой операции с чипом которому нужен адаптер , в окне для подтверждения действия есть кнопка- View Adapter. Жмем ее и видим не просто графическое, условное обозначение адаптера, а его фотографию! На фото видно сразу уточнение расположение ключей микросхемы. Очень удобно!

MiniPro_TL866 View_Adapter

  Программатор  поддерживает  высокую скорость параллельного программирования и в то же время, все AVR ATMEGAxxx чипы могут быть запрограммированы через  ICSP интерфейс. Поэтому корпуса TQFP64, TQFP100PIN AMEGAxxx  и другие, поддерживаются через это протокол в полном объеме. Подключение через встроенный разъем ICSP в программаторе по схеме... которую так же как адаптер всегда можно увидеть нажав на кнопку View ICSP Connection

Смотрим скриншот.

MiniPro_TL866A View_ICSP

Программное обеспечение работает под  операционными системами   Win 2000/Win XP / WIN 2003/WIN 2008/WIN Vista/Win7,  как 32 разрядными, так и 64 разрядными (софт выше версии 5.5)



Программное обеспечение программатора MiniPro TL866CS USB v5.80    download www.minipro-ua.com
Список поддерживаемых микросхем  MiniPro TL866CS USB   download www.minipro-ua.com

Полное описание программатора MiniPro TL866CS USB рус.   download www.minipro-ua.com





distribjutory_miniprog

Использованный материал взят с сайта http://www.willem-ua.com
С разрешения автора.
