M29F102BB PLCC44
richard34Дата: Среда, 20.03.2013, 17:58 | Сообщение # 1
Рядовой
Группа: Пользователи
Сообщений: 5
Репутация: 0
Статус: Offline
У меня микросхема M29F102BB в корпусе PLCC44, возможно ли ее запрограммировать на адаптере
PLCC44 to DIP40, или прийдется вводить ее с таким корпусом в программу.
В самой программе данная микра только в корпусе VSOP40!


Кто последний будет валить из этой страны, не забудте выключить свет в аэропорту!

ShabbatДата: Четверг, 21.03.2013, 00:28 | Сообщение # 2
Рядовой
Группа: Администраторы
Сообщений: 4
Репутация: 500
Статус: Offline
Под рукой нет такой ис чтобы опробывать. Скорей всего не будет работать при выборе VSOP40

Добавлено (20.03.2013, 23:28)
---------------------------------------------
Отправил запрос производителю для добавлении микросхем M29F102BB   PLCC44  и M28F102  PLCC44
в новую версию софта.

richard34Дата: Четверг, 21.03.2013, 10:55 | Сообщение # 3
Рядовой
Группа: Пользователи
Сообщений: 5
Репутация: 0
Статус: Offline
Да попробовал не идет требует чипованный адаптер, или добавлять в софт.

Кто последний будет валить из этой страны, не забудте выключить свет в аэропорту!

AdminДата: Четверг, 21.03.2013, 10:56 | Сообщение # 4
Admin
Группа: Администраторы
Сообщений: 140
Репутация: 10000
Статус: Offline
Цитата
Да попробовал не идет требует чипованный адаптер, или добавлять в софт.

Выложите скриншот, этого требования.

richard34Дата: Четверг, 21.03.2013, 19:30 | Сообщение # 5
Рядовой
Группа: Пользователи
Сообщений: 5
Репутация: 0
Статус: Offline
Пишет ошибка адаптера TSOP48 и ошибка ID.

Кто последний будет валить из этой страны, не забудте выключить свет в аэропорту!

AdminДата: Четверг, 21.03.2013, 19:40 | Сообщение # 6
Admin
Группа: Администраторы
Сообщений: 140
Репутация: 10000
Статус: Offline
Не может этого быть!
При чем адаптер TSOP48 ?

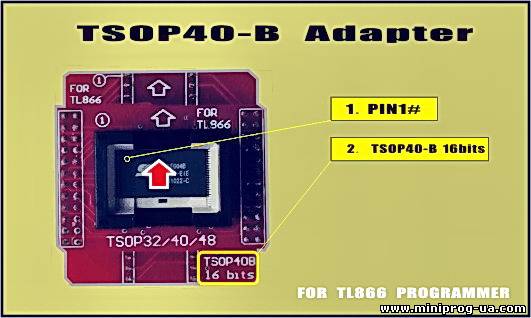

При выборе M29F102BB , софт пишет адаптер  TSOP40B 16 bit
Это адаптер не чипованый, и софт не как вам  не может писать -
Цитата
Пишет ошибка адаптера TSOP48

Ошибка айди, да.
выбирайте в софте M29F102BB VSOP40
берите адаптер PLCC44 to DIP40
и пробывайте.
Если ругается на айди, снимите галочку - проверка айди ( чек девайс айди)
Может быть и будет работать.

Прикрепления: 0260506.jpg(45Kb)

richard34Дата: Четверг, 21.03.2013, 23:56 | Сообщение # 7
Рядовой
Группа: Пользователи
Сообщений: 5
Репутация: 0
Статус: Offline
Убрал галочку ID,прочитал все F8FF. в имс точно прописана программа.
Вы не так поняли меня, у меня не такой адаптер, не TSOP а PLCC44-to-40 DIP http://www.willem-ua.com/shop/125/desc/adapter-plcc44-to-dip40
Попытался стереть, цикл стирания зациклился пока я сам не остановил! Через минут пять.
В файле увидите.Посмотрел в datasheete в таком корпусе только(и)102ВВ идет, остальные  в SOP44 или TSOP48.Так что,скорее всего не вписали в софт в таком корпусе, вся линейка 100,102 идет в корпусах  SOP44 и TSOP48.Мне это не горит,просто попалась такая имс решил с ней повозится.
Прикрепления: 6054472.rar(0Kb)


Кто последний будет валить из этой страны, не забудте выключить свет в аэропорту!

AdminДата: Воскресенье, 24.03.2013, 19:03 | Сообщение # 8
Admin
Группа: Администраторы
Сообщений: 140
Репутация: 10000
Статус: Offline
Производитель сообщил, что для данной микросхемы, в данный момент не адаптера для корпуса PLCC44
В том что есть PLCC44-to-40 DIP , другая разводка и он не подходит.

Пока можно только самостоятельно изготовить адаптер, совместив сигналы, которые ниже на фото распиновки.
В софте выбирать M29F102BB VSOP40 .
Сам я это не проверял, говорю все как сообщил по этому вопросу производитель.
Обещал в ближайшее время добавить адаптер и выбор в софте.
Прикрепления: 8195726.jpg(64Kb)

richard34Дата: Воскресенье, 24.03.2013, 21:55 | Сообщение # 9
Рядовой
Группа: Пользователи
Сообщений: 5
Репутация: 0
Статус: Offline
Да, я по даташиту сделал переходник вчера.Все стерлось и прописалось.
Может комуто и будет полезна эта информация.
На будущее скину в лае сюда переходник.


Кто последний будет валить из этой страны, не забудте выключить свет в аэропорту!

AdminДата: Воскресенье, 24.03.2013, 21:59 | Сообщение # 10
Admin
Группа: Администраторы
Сообщений: 140
Репутация: 10000
Статус: Offline
richard34, конечно полезно! Будет возможность , сбрасывайте.

v-vovchekДата: Понедельник, 11.11.2013, 08:59 | Сообщение # 11
Рядовой
Группа: Пользователи
Сообщений: 1
Репутация: 0
Статус: Offline
Admin!
Зарегистрировался на форуме, но не могу (?) создать новую тему.
Интересует схема адаптера ATMEGA TQFP44,QFP44,PQFP44-DIP40.
И
мею интерес его приобрести, но без схемы - никак.

v-vovchek
v.v.vovchek@gmail.com

AdminДата: Понедельник, 11.11.2013, 10:25 | Сообщение # 12
Admin
Группа: Администраторы
Сообщений: 140
Репутация: 10000
Статус: Offline
v-vovchek, тему создавали, не получилось, по какой причине? Ошибка какая ?

К сожалению , схемы нет.

gluk777Дата: Четверг, 16.01.2014, 04:33 | Сообщение # 13
Рядовой
Группа: Пользователи
Сообщений: 2
Репутация: 0
Статус: Offline
richard34, поделитесь, как переходник для PLCC44 сделать? Соответствуют ли контакты на программаторе цоколеве M29F102BB VSOP40 по расположению?

AdminДата: Четверг, 16.01.2014, 14:08 | Сообщение # 14
Admin
Группа: Администраторы
Сообщений: 140
Репутация: 10000
Статус: Offline
gluk777, а стоит морочить голову при цене в 65 грн ( 7.8$ )?

gluk777Дата: Четверг, 16.01.2014, 20:27 | Сообщение # 15
Рядовой
Группа: Пользователи
Сообщений: 2
Репутация: 0
Статус: Offline
Такой у меня есть. Но он не подходит для M29F102BB в корпусе TLCC, если выбрать в программе M29F102BB VSOP40. Конечно, если китайцы добавят в программу поддержку M29F102BB TLCC, то проблема пропадет. Попросите их, может сделают апдейт. И еще хотелось бы для микросхем AT27C1024 @TLCC, AT29C1024 @TLCC, AT49F1025 @TLCC.  Добавить в программу дополнительную цоколевку наверное несложно. Тогда и стандартный адаптор TLCC>PDIP40 пригодится.
